Mechanical frame
알루미늄 프로파일과 공급·구동 모듈을 수용하는 시제품 프레임.
AUTOMATION / MOTION CONTROL
03 / SELECTED WORK고속 삽탄기
CONTROL SYSTEM

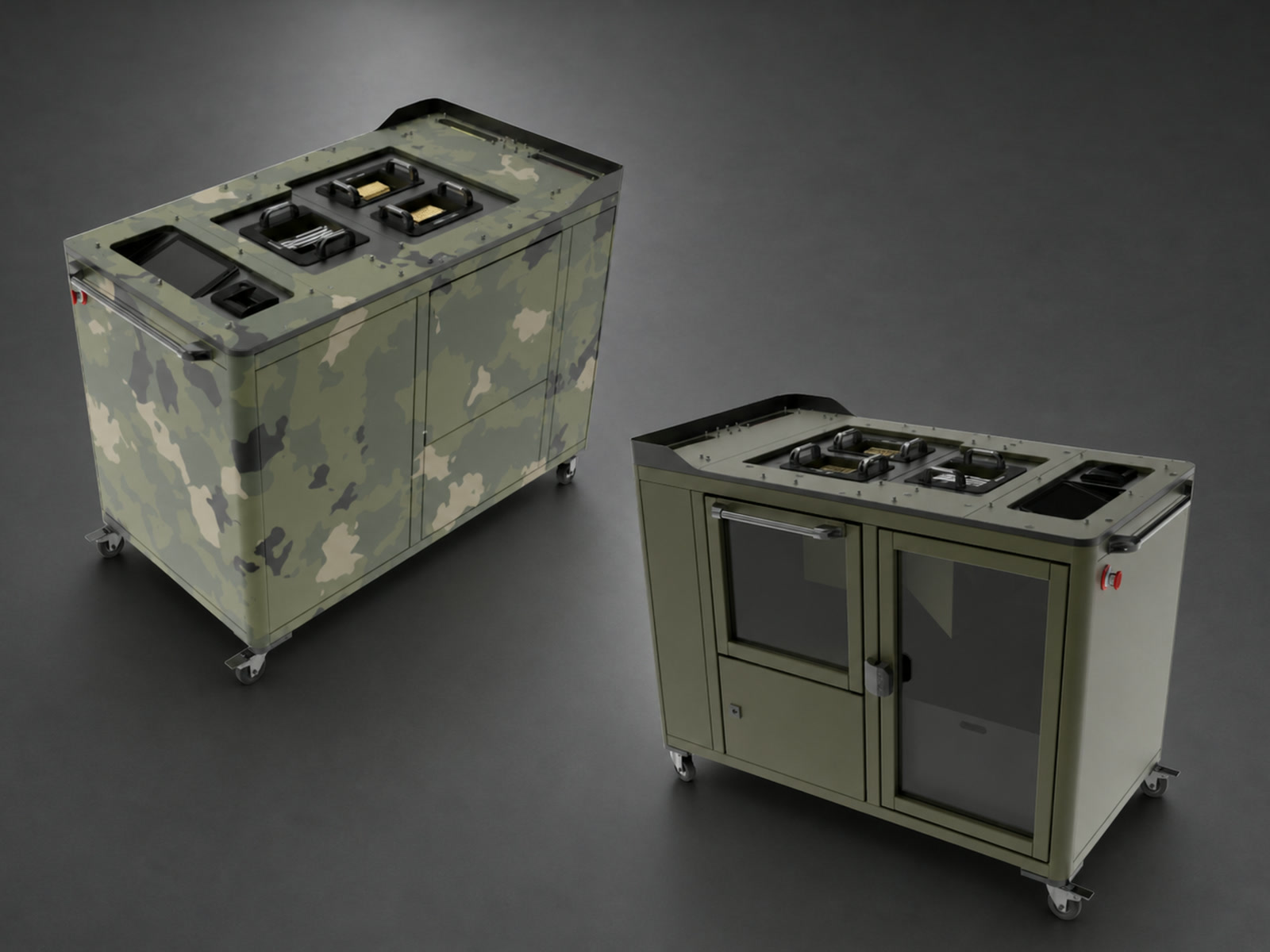

탄 불출·삽탄·실셈 과정을 자동화해 사격훈련을 지원하는 고속 삽탄 장비.
복수 공급 채널의 정렬과 구동 순서를 제어하며, 10인치 터치 화면에서 탄종 설정, 자동 삽탄과 작업 이력을 확인할 수 있습니다.
- TYPE
- AUTOMATION SYSTEM
- CONTROL
- MOTION · SEQUENCE
- INTERFACE
- TOUCH UI
AUTOMATION / MOTION CONTROL
PROJECT BACKGROUND / REQUIREMENTS
기구, 센서와 모터의 동작 순서를 맞춰 반복 작업을 자동화했습니다.
삽탄 장비가 반복해서 작동하려면 공급 가이드의 정렬, 모터 구동과 센서 입력이 정해진 순서에 맞아야 합니다.
실제 시제품을 기준으로 공급 장치의 동작 조건과 오류 대응을 정리하고, 설정과 작업 이력을 확인하는 터치 화면을 개발했습니다.
SERVICE FLOW / HOW IT WORKS
HOW IT WORKS.
- 01
Load
공급 채널별 작업 대상을 장비에 준비합니다.
- 02
Align
가이드와 구동부가 다음 동작에 필요한 위치를 맞춥니다.
- 03
Execute
설정값과 센서 입력에 따라 삽탄 동작을 실행합니다.
- 04
Record
작동 상태와 결과를 터치 화면에 기록합니다.
PROJECT SCOPE / DEVELOPMENT
WHAT WE
BUILT.
Multi-feed system

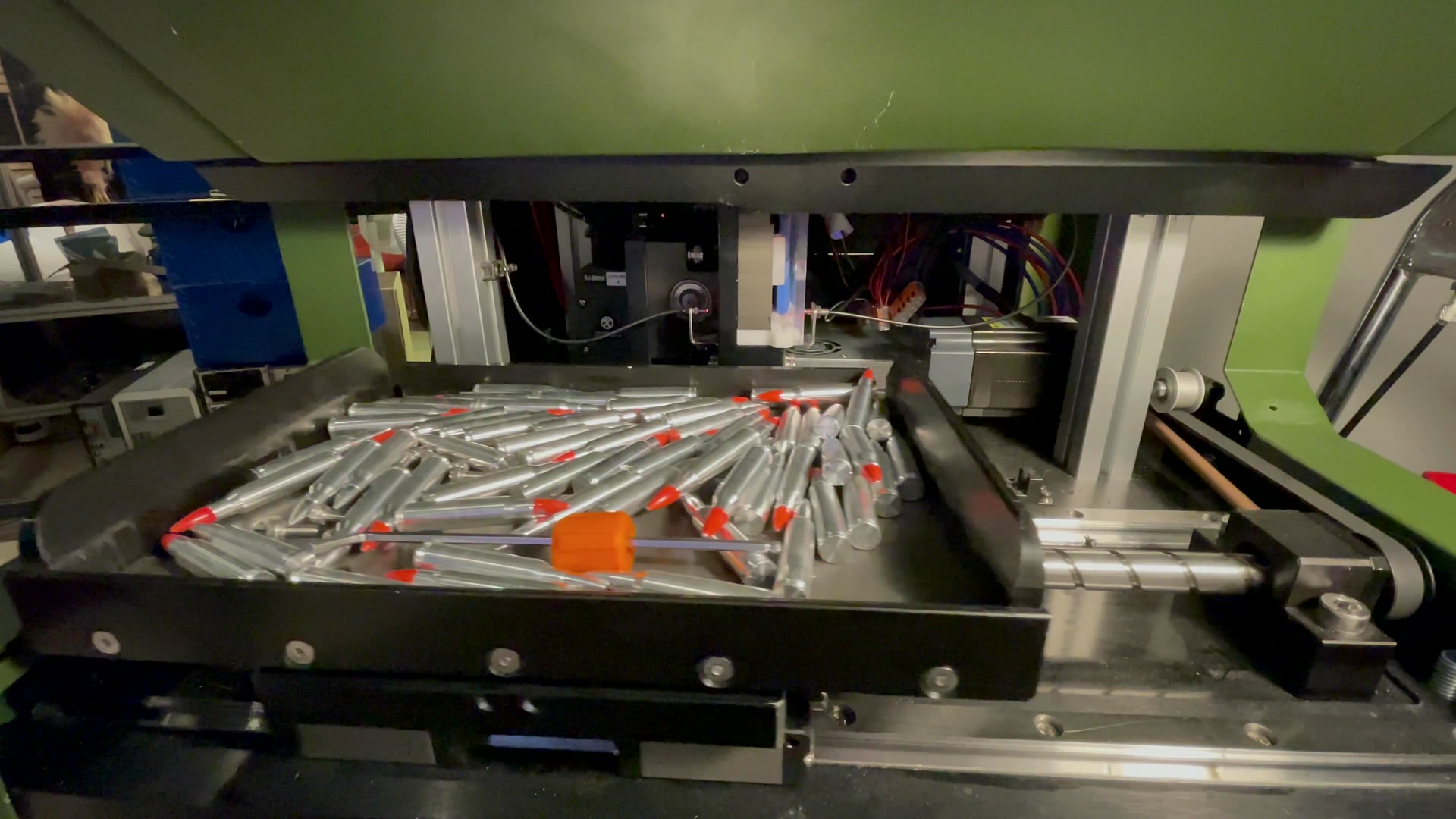

복수 공급 채널과 가이드가 정해진 순서대로 움직이는 공급 장치.
Motion control

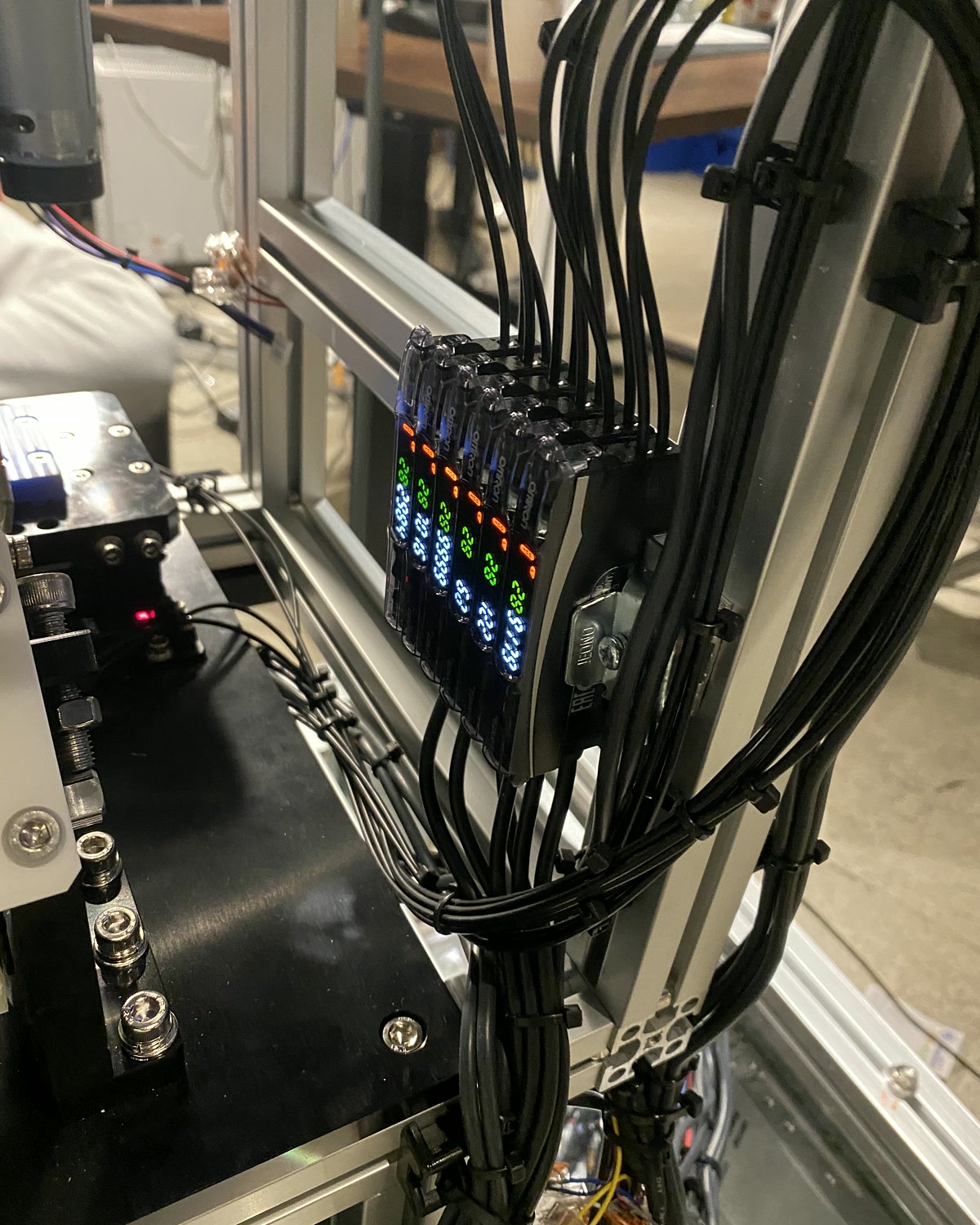

모터와 센서 입력을 이용해 각 단계의 동작 조건을 제어하는 기능.
Sequence logic
반복 작업 순서와 오류 상황을 처리하는 제어 로직.
Touch interface

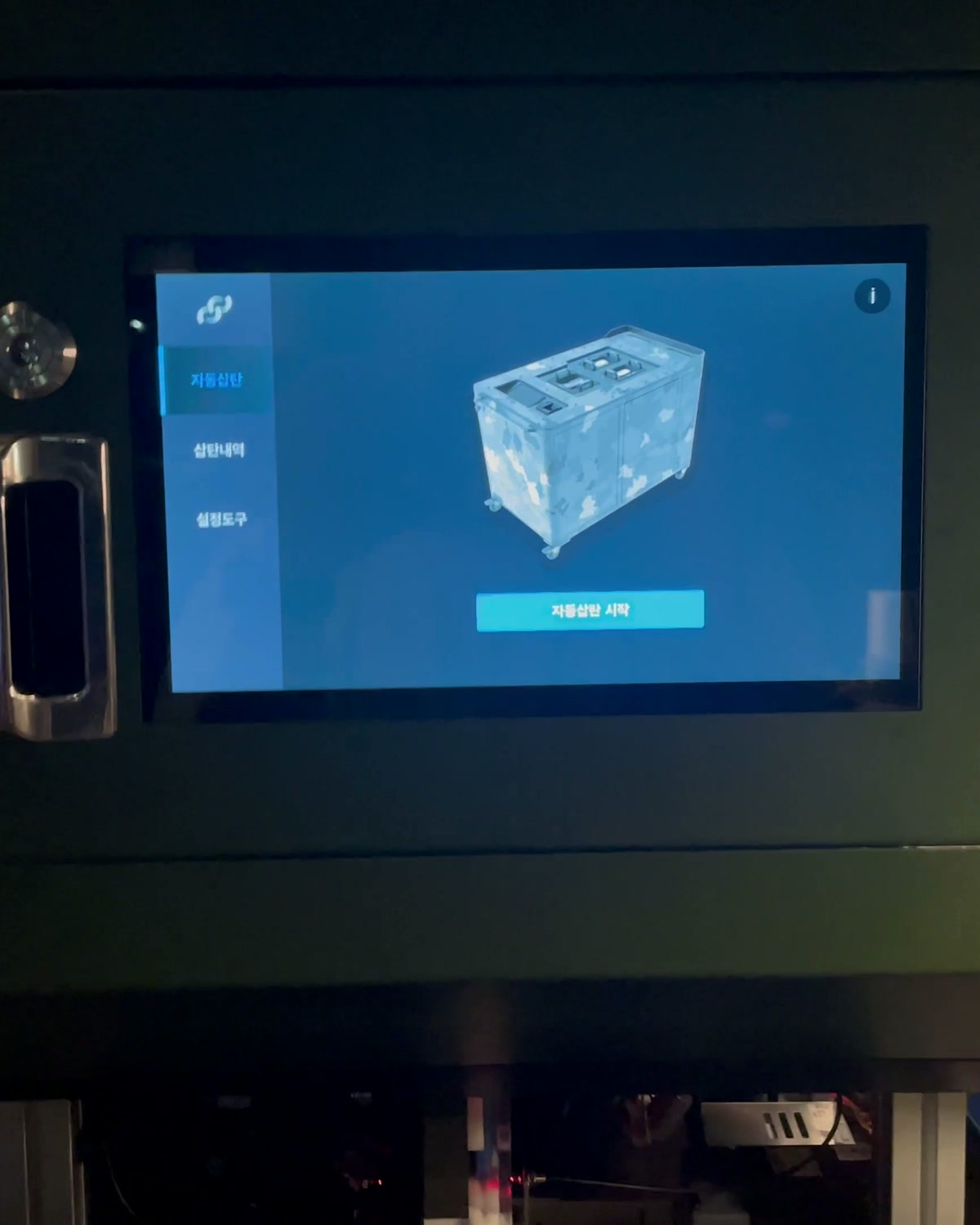

10인치 화면에서 설정·운전 상태·삽탄 이력을 다루는 운영자 인터페이스.
Prototype validation
실제 시제품에서 기구 정렬과 단계별 제어 동작을 점검했습니다.
PROJECT MATERIAL / HARDWARE & INTERFACES
PROJECT DETAILS.
Goorumlabs Co. / SELECTED WORK
